Co oznaczają kolory kabli w gniazdku?

Spis treści:

• Kolory kabli w gniazdkach zgodne z normami
• Jakie są kolory kabli w gniazdku i co oznaczają?
• Inne oznaczenia na kablach w gniazdku
• Nietypowe kolory kabli w gniazdku
• Co oznacza kolor kabli w gniazdku? Podsumowanie

Kolory kabli w gniazdkach zgodne z normami

W Polsce podobnie jak w większości krajów europejskich, kolory kabli w gniazdkach elektrycznych oraz innych instalacjach są znormalizowane. Te standardy zapewniają, że każdy kabel można łatwo zidentyfikować i że prace instalacyjne czy serwisowe będą bezpieczne. Oto normy, które regulują kolory kabli w domowych instalacjach elektrycznych w naszym kraju:

1. PN-HD 308 S2:2009 – Polska norma, która zastępuje starsze regulacje. Określa sposób identyfikacji przewodów za pomocą kolorów w instalacjach elektrycznych.
2. EN 50525-1 – Europejska norma dotycząca kabli ogólnego użytku, niskiego napięcia. Obejmuje wymagania dotyczące budowy, testowania oraz oznaczania kabli, w tym kolorystyki izolacji.
3. IEC 60445 (dawniej IEC 60446) – Międzynarodowa norma określająca zasady oznaczania przewodów elektrycznych kolorami.

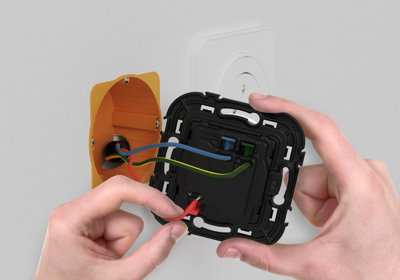

Jakie są kolory kabli w gniazdku i co oznaczają?

Zazwyczaj stosuje się trzy podstawowe kolory kabli w gniazdku elektrycznym:

1. Niebieski – kolor przewodu neutralnego (N). Jego zadaniem jest zamknięcie obwodu elektrycznego, który prowadzi prąd z powrotem do źródła po przejściu przez odbiorniki (np. przez lampę czy inne urządzenie).
2. Brązowy (czasami czarny lub szary w różnych konfiguracjach) – kolor przewodu fazowego (L). Przewód fazowy dostarcza prąd do urządzeń i odbiorników. W instalacjach jednofazowych zazwyczaj jest to kabel brązowy, ale w różnych regionach i typach instalacji może być też czarny lub szary.
3. W żółto-zielone paski – kolor przewodu ochronnego (PE), uziemiającego. Przewód ten służy do ochrony przed porażeniem elektrycznym. Odprowadza ewentualne napięcie upływowe bezpośrednio do ziemi.

Inne oznaczenia na kablach w gniazdku

Na kablach mogą występować także oznaczenia, które dostarczają ważnych informacji technicznych. Znajdują się one zazwyczaj na zewnętrznej warstwie izolacji. Oto niektóre z nich:

1. Typ kabla – określa jego konstrukcję i przeznaczenie, np. YDY, NYM, UTP. Każdy z tych symboli ma swoje znaczenie:
   • YDY – kabel miedziany, izolowany i osłoniony PVC,
   • NYM – kabel instalacyjny wielożyłowy, izolowany i osłonięty PVC, stosowany na stałe w instalacjach wewnętrznych,
   • UTP – typ kabla sieciowego nieekranowanego, stosowanego do transmisji danych.
2. Napięcie znamionowe – informuje o maksymalnym napięciu, przy którym kabel można bezpiecznie użytkować. Zazwyczaj oznaczane jest jako "300/500 V" lub "450/750 V", gdzie pierwsza liczba oznacza napięcie testowe, a druga – napięcie robocze.
3. Parametry fizyczne – oznaczenia takie jak liczba żył i ich przekrój, np. "3 × 1.5 mm²", co oznacza trzy żyły o przekroju każdej z nich 1.5 mm kwadratowych.
4. Normy – Numery norm, np. "PN-HD 308 S2", wskazują, że kabel jest zgodny z określoną normą, co jest potwierdzeniem jego jakości i zastosowania zgodnie z określonymi standardami.
5. Kody producenta – mogą zawierać datę produkcji, numer partii produkcyjnej czy identyfikator fabryki, co ułatwia śledzenie pochodzenia kabla.
6. Oznaczenia bezpieczeństwa – takie jak symbole odporności na ogień, zgodność z dyrektywami RoHS (bez zawartości niebezpiecznych substancji), czy oznaczenia CE, świadczące o zgodności produktu z przepisami UE.

Te oznaczenia są szczególnie ważne dla instalatorów i techników elektryków, ponieważ pozwalają na szybką identyfikację właściwości kabla.

Nietypowe kolory kabli w gniazdku

W gniazdkach elektrycznych, które są zgodne z nowoczesnymi standardami, występują standardowe kolory kabli. Jednakże, w starszych instalacjach, lub tych wykonanych nieprofesjonalnie, można napotkać nietypowe kable w gniazdku. Kolory inne niż standardowe mogą wprowadzać w błąd. Oto niektóre ich przykłady:

• Czerwony – w nowoczesnych instalacjach rzadko spotkać można kolor. W niektórych starszych systemach elektrycznych czerwony kabel może oznaczać przewód fazowy.
• Czarny – chociaż dzisiaj często jest stosowany dla przewodu fazowego, w starszych instalacjach mógł być używany zarówno dla przewodu neutralnego, jak i fazowego, co może prowadzić do pomyłek.
• Zielony – zwykle zarezerwowany dla przewodów ochronnych, ale w niektórych starszych lub samodzielnych instalacjach mógł być używany jako przewód fazowy.
• Biały – w wielu krajach (np. w USA) biały jest używany dla przewodu neutralnego, jednak w Polsce taki kolor w starszych instalacjach mógł oznaczać przewód fazowy.
• Żółty – podobnie jak czerwony i pomarańczowy, może być używany w starszych instalacjach jako przewód fazowy.
• Pomarańczowy – może pojawić się w niektórych typach instalacji jako przewód fazowy, zwłaszcza w nietypowych lub specjalistycznych zastosowaniach.

Co robić, jeśli w Twoim gniazdku występują nietypowe kolory przewodów elektrycznych? W takiej sytuacji zachowaj szczególną ostrożność, a następnie:

• Zweryfikuj kolor kabli – sprawdź aktualne schematy elektryczne dla budynku lub skonsultuj się z profesjonalistą, aby uniknąć błędów podczas podłączania.
• Zastosuj miernik napięcia – użyj narzędzi do testowania kabli, aby zidentyfikować, który przewód jest fazowy, neutralny, czy ochronny.
• Oznakuj kable – za pomocą odpowiednich etykiet lub taśmy izolacyjnej.

Pamiętaj, niezależnie od tego, jakie kolory kabli w gniazdku występują, zawsze należy zachować zasady bezpieczeństwa i postępować zgodnie z obowiązującymi przepisami elektrycznymi. Jeśli masz jakiekolwiek wątpliwości, nie działaj na własną rękę. Najlepiej poproś o pomoc wykwalifikowanego elektryka.

Co oznacza kolor kabli w gniazdku? Podsumowanie

Wiesz już, jakie są standardowe kolory kabli w gniazdku i dlaczego wprowadzono te oznaczenia. Łatwa identyfikacja pozwala na prawidłowe podłączenie urządzeń elektrycznych. Wszelkiego rodzaju akcesoria elektryczne, włączniki światła oraz szeroki wybór artykułów oświetleniowych znajdziesz w sklepie Castorama. Są tu też eleganckie lampy wiszące oraz funkcjonalne kinkiety.
